КШВЭБбШв

ТУ 16.К09-155-2005

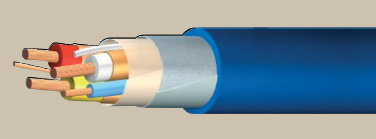

Элементы конструкции

• медные жилы класса 2,
• жила заземления,
• вспомогательная жила,
• изоляция основных и вспомогательной жил из ПВХ,
• экраны основных жил из медной ленты,
• обмотка из ленточного ПВХ,
• жгут,
• броня из двух стальных оцинкованных лент,
• наружная оболочка из ПВХ

Область применения

Кабели предназначены для прокладки по горизонтальным и наклонным выработкам шахт в электрических сетях.

Конструктивные особенности кабелей позволяют эксплуатировать их в тяжелых условиях, где возможно длительное наличие воды или конденсация влаги и воздействие агрессивных сред.

Электропроводящие экраны в конструкции обеспечивают отключение системы электроснабжения при повреждении изоляции кабеля и тем самым предупреждают возможное короткое замыкание и взрыв рудного метана.

Кабели изготавливаются на напряжение 1,14 кВ и 6 кВ.

Кабели не распространяют горение при одиночной прокладке.

Максимальная рабочая температура жилы: +70 °С.

Радиус изгиба кабеля — не менее 7,5 наружных диаметров.

Строительная длина — не менее 200 м.

Срок службы — не менее 8 лет.

Таблица размеров
